水滴角測試儀實驗報告分析：什么樣的水滴角測試值才是符合要求或可靠的測值。

?水滴角是表征固體材料的物理化學性質的主要指標。長期以來，在測試水滴角值的過程并生成接水滴角測試儀的測試報告時，將目光更多的關注到了角度值本身，通常情況下，如果接觸角角度值低于20度，就視該樣品為親水性樣品，如果水接觸角值高于120度，則該樣品視為疏水樣品；如果水接觸角值高于140度時，則該樣品可以被視為超疏水接觸角值。

?但是，通常的實驗人員很少將目前定位在樣品本身性質（如粗糙度、化學多樣性以及異構性等對接觸角測值結果的影響），更少的人員會將分析接觸角測值結果放在接觸角測試儀器測試得到的圖片的效果以及分析接觸角值的算法、分析測試擬合效果以及測試結果說明的問題等方面。

一、水滴角測試儀分析測試的圖片分析。

水滴角測試儀分析測試的圖片通常分為兩種情況：

1）水滴角測量所得到的圖片在接觸角圖片的左、右形成不水平，從而導致由于重力影響條件下，左、右接觸角值不一致。因而，必須要求接觸角分析儀器的軟件提供相應的自動修正重力系數并采用阿莎算法分析左、右不同角度值，并在此基礎上分析得到修正粗糙度、化學多樣性以及異構性等本征接觸角測值。

?

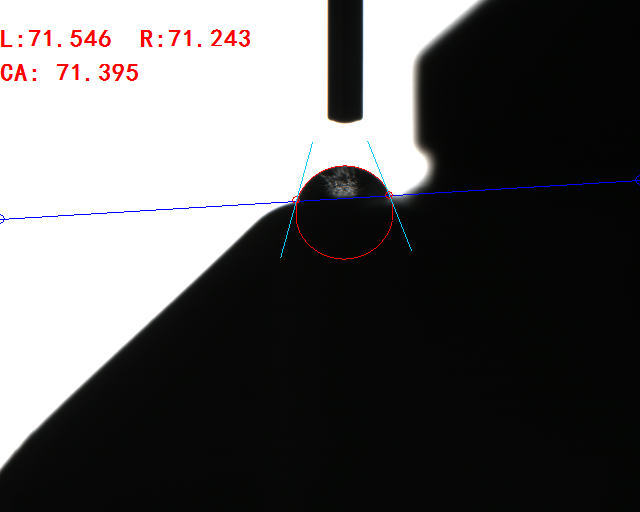

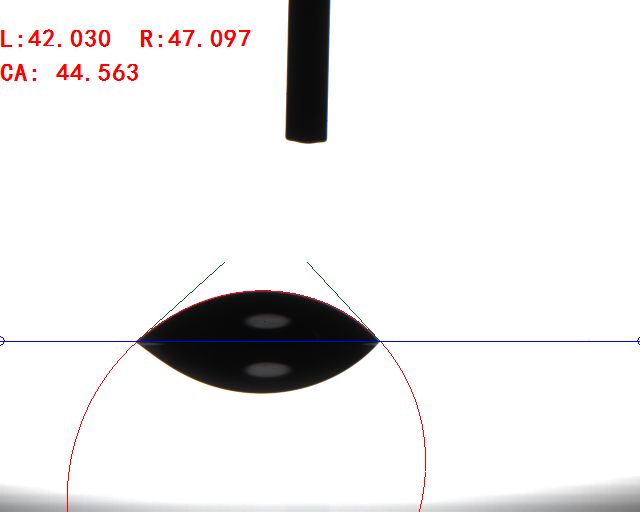

雖然如上圖片中接觸角的水平度相差只有2個像素左右，但在疏水角度的情況下，導致的左、右接觸角值通常會出現1-2度的誤差。如果接觸角分析軟件不能分析出角度誤差，那么，該分析結果在超疏水評估，特別是接近于臨界值時如接觸角值接近140度時，極可能產生較大影響評估的結果。

綜合如上而言，可以看出，一臺合格的接觸角測量?jī)x的最基礎要求為樣品臺能夠提供高精度，如上面2像素左右在放大率100pix/mm時，即0.02mm即可。則目前要求的為0.01mm精度的微分頭控制即可。若采用螺絲控制水平度，那么由于其螺距及控制精度只有0.1mm，那么無法滿足要求的。

（2）接觸角測量?jī)x的俯仰角度存在問題。

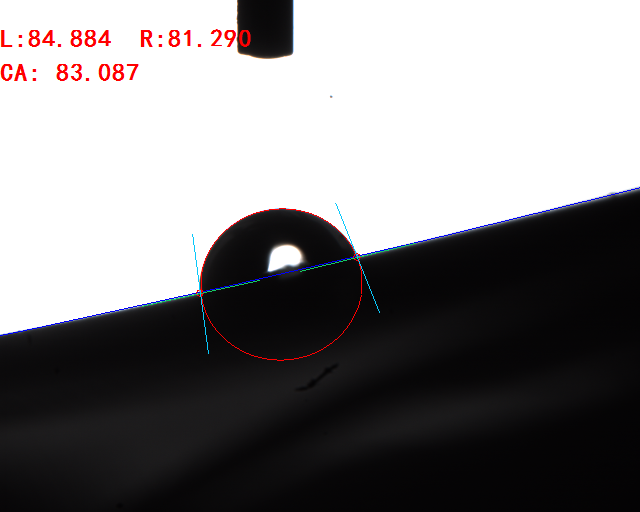

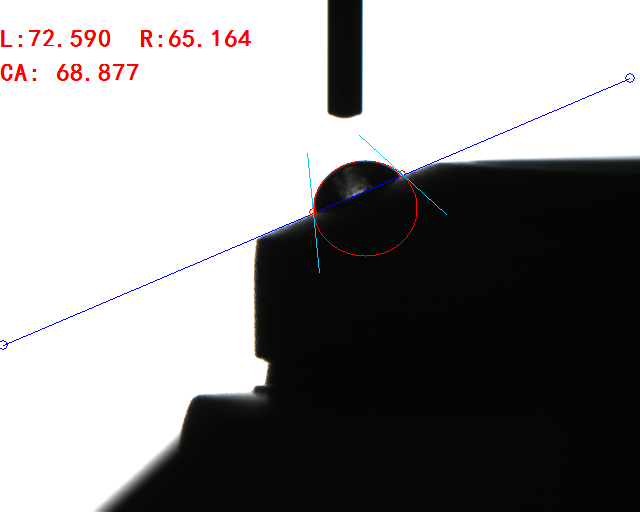

如下面的圖片?為鏡頭向上俯視時或樣品臺傾斜時的效果，測值所得的接觸角值通常偏低。

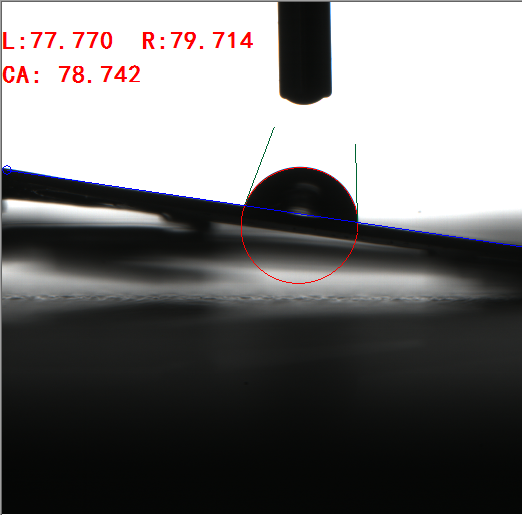

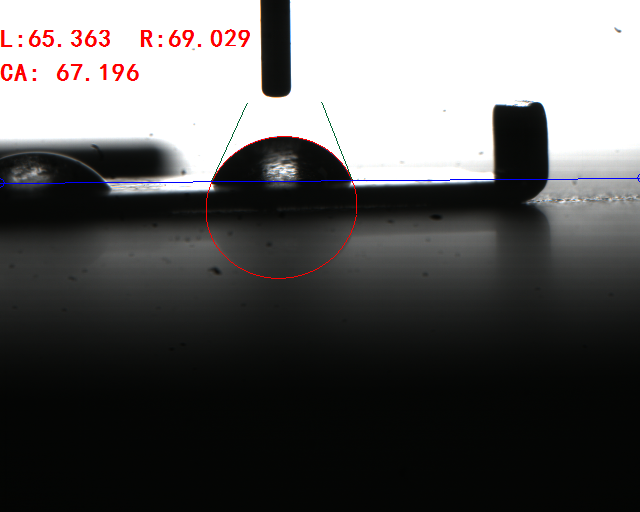

如下圖片為鏡頭向下俯視時的情況。已經很明顯看到樣品的表面。此時，通常接觸角值取決于俯視角度以及接觸角值本身，測值結果可靠性非常低。沒有任何規律，也不能通過簡單的軟件修正角度值進行修正。
