? ?潤(rùn)濕角測(cè)量?jī)x廠(chǎng)家,解析潤(rùn)濕性的三種類(lèi)型:黏附潤(rùn)濕,浸濕和鋪展?jié)櫇?/span>

??黏附潤(rùn)濕過(guò)程

黏附潤(rùn)濕過(guò)程是液體直接接觸固體，變氣—液界面和氣—同界面為液—固界面的過(guò)程。例如，樹(shù)脂是否能骸附在玻璃纖維上成為玻璃鋼，照相乳劑是否能均勻地骸附在片基上，這些問(wèn)題均涉及熟附潤(rùn)濕能否白發(fā)進(jìn)行，即AG是否小于零。如圖所示，在液體黏附固體表面的過(guò)程中，體系從左圖的氣—液表面和氣—同表面狀態(tài)變成了右圖的固—液界面狀態(tài)。

?

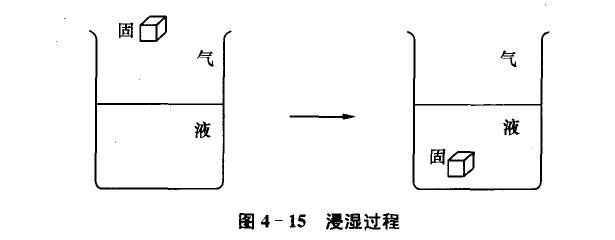

　　浸濕過(guò)程：

　　浸濕是將固體直接浸入液體，使原來(lái)的氣　固表面為液固表面所代替的過(guò)程

　　?

　　輔展?jié)櫇襁^(guò)程：

　　輔展?jié)櫇袷且后w與固體表面接觸后，在固體表面上排除空氣而自行輔展的過(guò)程，亦即是一個(gè)以液固界面和液氣表面取代氣固表面的過(guò)程　

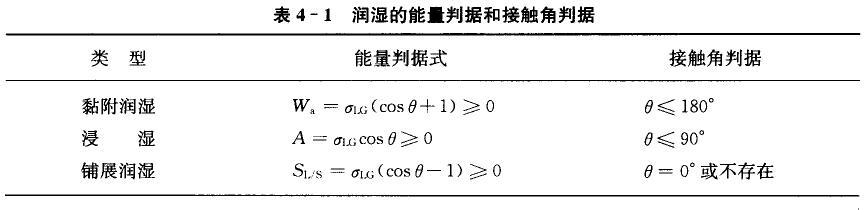

接觸角與潤(rùn)濕張力的轉(zhuǎn)換：

1、聚合物薄膜附著油墨，涂料，膠粘劑等的能力，主要由其表面性質(zhì)所決定，而且可通過(guò)多種表面處理技術(shù)來(lái)改善。放電處理，例如電暈處理。已被證實(shí)可以通過(guò)提高表面極性來(lái)提高聚合物薄膜表面的潤(rùn)濕張力，電暈處理越強(qiáng)，極性越強(qiáng)，極性組份越多，與其它極性界面的反應(yīng)越活躍，如果油墨，涂料或膠粘劑中含有一定的極性官能團(tuán)，則有可能把薄膜接觸和附著油墨，涂料，膠粘劑等的能力與聚合物薄膜表面的潤(rùn)濕張力聯(lián)系起來(lái)，但潤(rùn)濕張力本身并不能完全衡量油墨，涂料或膠粘劑的粘附力。

2 聚合物薄膜的潤(rùn)濕張力屬于一組不存在精確標(biāo)準(zhǔn)值和物理參數(shù)，由于固體不會(huì)因表面能的改變而以生可測(cè)量的形貌變化，因此不能直接測(cè)量聚合物的潤(rùn)濕張力，到目前為止，已提出多種間接測(cè)量方法，不同的測(cè)試方法會(huì)在同一試樣上得出不同的結(jié)果，實(shí)用的固體表面能測(cè)定方法主要是利用固體與測(cè)試液體的相互作用來(lái)實(shí)現(xiàn)。

3 有在業(yè)界中傳統(tǒng)用單位為dyn/cm(mN/M)的值來(lái)表示聚合物薄膜的表面處理水平，但這些數(shù)值是來(lái)源于觀(guān)察測(cè)試液體表現(xiàn)行為后的主觀(guān)解析。

4 固體材料的表面能由色散力和極性力兩部分組成，水會(huì)跟處理過(guò)或未處理過(guò)（極性力和色散力不同）的聚合物發(fā)生相互作用，但并不會(huì)發(fā)生化學(xué)反應(yīng)。水滴形狀與薄膜的表面能及表面極性有關(guān)，因些，依據(jù)薄膜與水相互作用的程度，不同程度的薄膜可被視為具有同一表面屬性的一系列相同材質(zhì)的薄膜，每當(dāng)薄膜受到電暈處理時(shí)，就會(huì)產(chǎn)生一組同材質(zhì)的新樣品。對(duì)于此類(lèi)薄膜，薄膜表面特定的表面能和極性將決定水滴的形狀。

5 通過(guò)接觸角的值來(lái)會(huì)計(jì)某種基度大約的潤(rùn)濕張力的轉(zhuǎn)換。該轉(zhuǎn)換的測(cè)試演繹法兒得的潤(rùn)濕張力與接觸角之 間提供一個(gè)轉(zhuǎn)換的橋梁，否則，只能用接觸角值來(lái)定義薄膜的表面性質(zhì)。

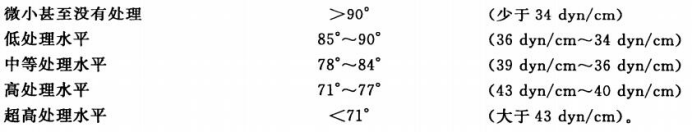

6 下面的水接觸角值的范圍能用作定義聚烯烴類(lèi)和許多其他較低初始表面能的聚合物薄膜表面處理水平的參考。

?
