潤濕也是—種常見的表面現象，日常生活中見到的例子很多，有的東西表面能夠被水潤濕，如紙張、棉花、布匹、玻璃等；也有很多物品不能被水潤溫，如油布、石碏等，把它們浸入水中就象干的一樣。如下圖，水滴在玻璃上能鋪展開來．易潤濕；任石蠟，荷葉上不能鋪開，不潤濕。

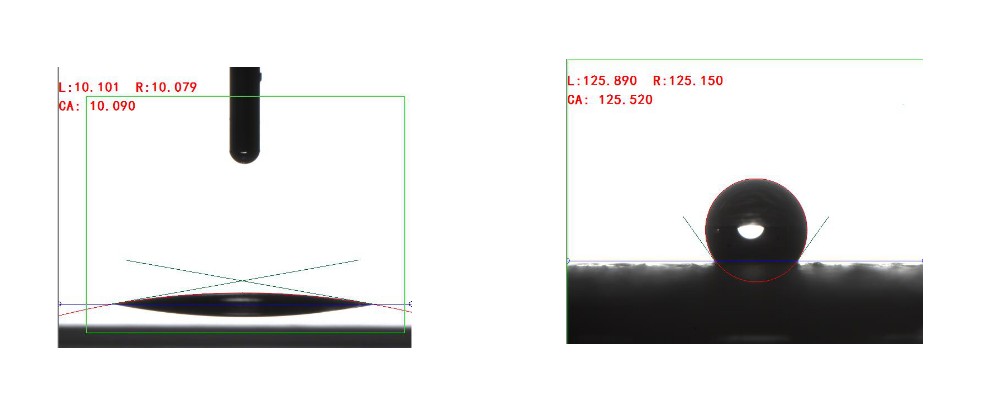

? 液體能夠在固體表面輔展開來的現象，稱為潤濕現象；反之，稱為不潤濕。我們將接觸角度用θ代替說明一下潤濕情況，親水接觸角和疏水接觸角的劃分。

　θ＜0　固體表面能被液體潤濕，接觸角越小．潤濕性越大，鋪展性也愈大，當接觸角為零時，叫完全潤濕。

　0＜θ＜90度　液體可潤濕固體，且越小，潤濕性越好。叫親水接觸角。

　90度＜θ＜180度　液體不潤濕固體。也叫疏水接觸角，或者憎水接觸角。

　θ＝180度　固體表面不被液體潤濕，說明接觸角越大，潤濕性越小，輔展性越小，液面易收縮成球形。當接觸角等于180度時，叫完全不潤濕。

? 必須指出，潤濕與不潤濕是一種相對的概念，沒有絕對不潤濕酌物質，它們只是程度上的差異。習慣上是這樣區分的：接觸角＜90度稱為潤濕；接觸角＞90度，稱為不潤濕；接觸角等于零度，叫完全潤濕；接觸角＝180度，叫完全不潤濕。應當指出，楊氏議程的應用條件是理想表面，即指固體表面是組成均勻，平滑，不變形（在液體表面張力的垂直分量的作用下）和各向同性的，只有在這樣的表面上，液體才有固體的平衡接觸角。

　　具有特殊光學性能的超疏水表面：

　　透明性的超疏水表面由于在眼鏡，汽車玻璃，窗戶等涂層上的重要應用而引起了人們的廣泛關注。當考慮到粗糙度的因素時，疏水性和透明性是兩個互為競爭的性質，因為表面粗糙度的增加可以增強表面的疏水性，但由于光散射損失而降低其透明性，一般來說，透明性薄膜的表面粗糙度較小，而表面的疏水性會隨著表面粗糙度的減小而下降，因此，為了得到即透明又疏水的薄膜，就要對表面的粗糙度進行有效的控制。構建合適的粗糙表面是滿足這兩種性能的重要在因素。如前所述，利用等離子體處理，升華，相分離，化學氣相沉積等方法構建粗糙表面。通過調整表面粗糙度及表面化學修飾，都可以得到透明的超疏水表面。

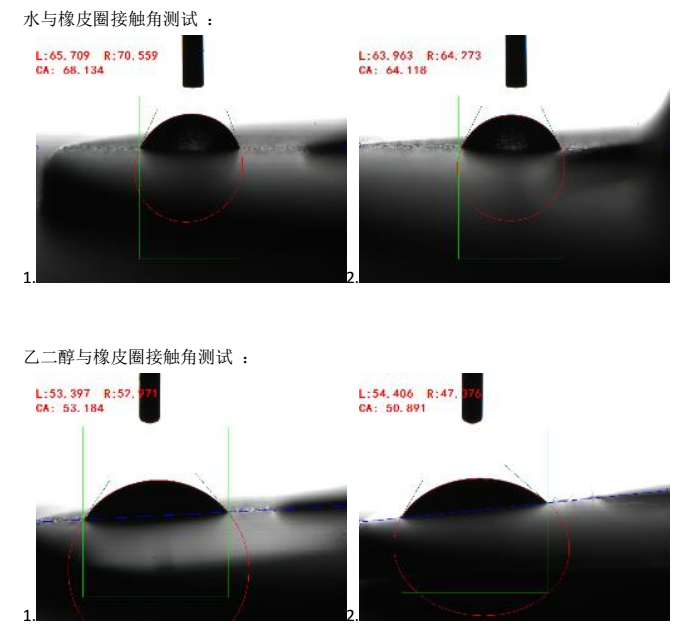

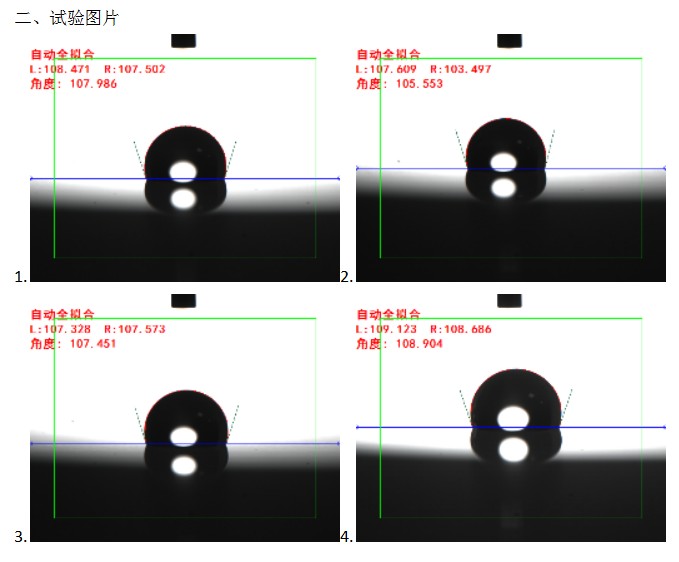

　　如何用接觸角測量儀測試親水,疏水接觸角：

　　切線法：常規方法，需手工切線，誤差較大

　　圓法：也叫寬高法，θ/2法，利用三點擬合一個圓形（開放式存在，能更好的看清楚是否貼合在一起），從而計算出接觸角度。適用于<20°角度的接觸角測量。

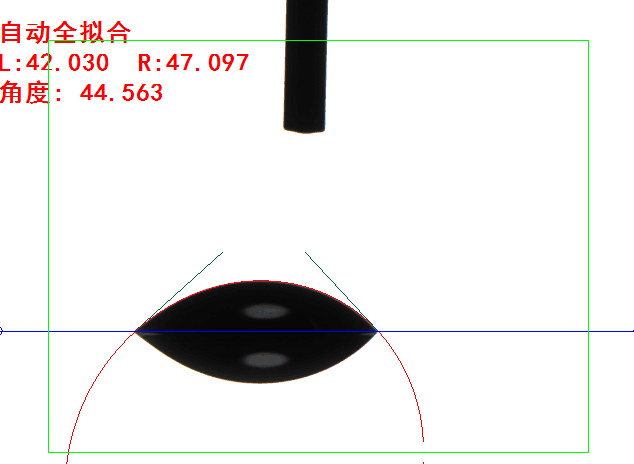

橢圓法：當接觸角度超過20度時，此時已不是一個常規的圓形，而近似一個橢圓形，橢圓法用五點擬合橢圓形，從而計算出接觸角度。適用于>20° <120°角度測量。

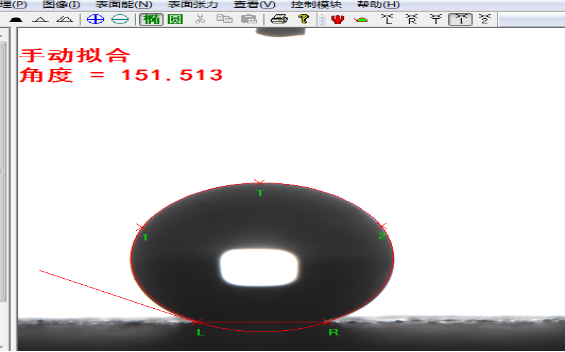

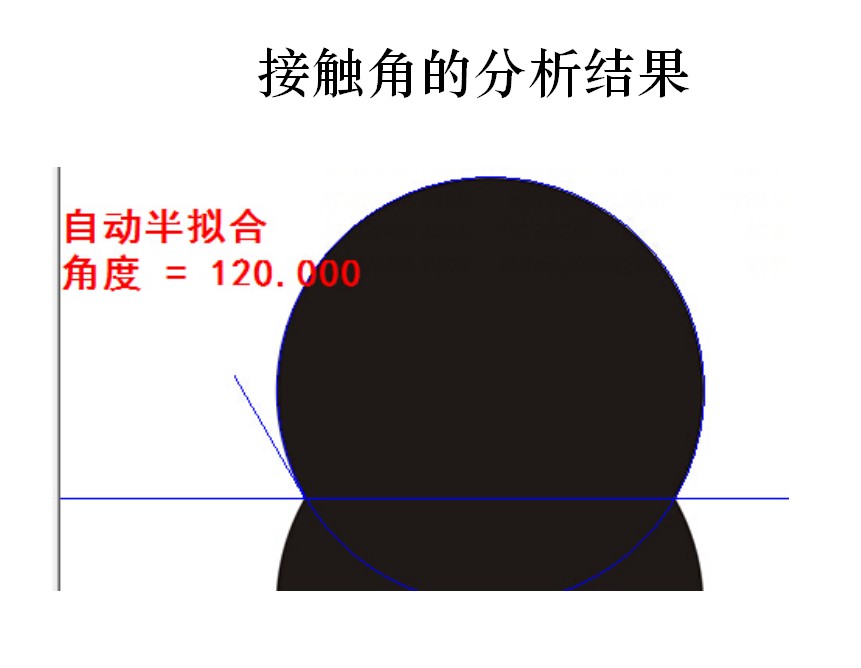

? ? ?Laplace-Young法：適用于>120°超疏水角度的測量。但是Laplace-Young法有一個缺點，就是圖象一定要非常清晰和完整，需自動擬合，并且左右兩邊的角度要均勻。目前晟鼎精密已經開發出微分圓法和微分橢圓法，此方法含擴（圓環法，橢圓法，Laplace-Young法）并能優化Laplace-Young法的不足之處。這也是有超疏水角度測量需求的客戶的福音。

? ? 盡管目前對超疏水表面的研究取得了一定的成果，對于表面化學組成的微觀結構與潤濕性的關系也有了更深入的認識，為超疏水表面的制備提供了一定的理論指導。
