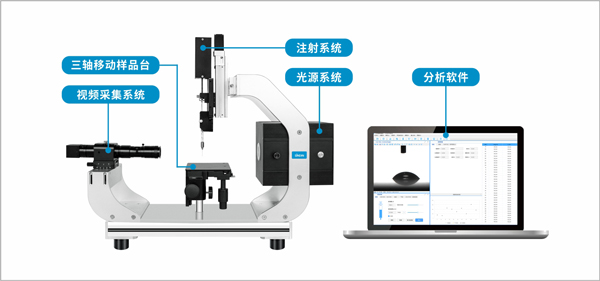

? 視頻光學接觸角測量儀，是通過光學外觀投影的原理，對液體與固體樣品的輪廓進行分析的過程，這也是視頻光學測量儀的測試原理。通過記錄液滴圖像并且自動分析液滴的形狀，用液滴輪廓擬合方法對獲得的圖像進行分析，測定接觸角和表面張力。

??作為光學方法，光學接觸角測量儀的測量精度取決于圖片質量和分析軟件。視頻光學接觸角測量儀使用一個高質量的單色冷LED光源，在實際測試過種中，為了避免重力影響，我們都是應用1微升到2微升的液滴進行測試，為了避免小水滴揮發，使用冷光源可讓水滴蒸發量降到最低。同時，高分辨率數碼鏡頭、高質量的光學器件和精確的液體擬合方法確保了圖片質量。

??接觸角測量儀光源是背景光源應用的一個典型，由于接觸角測試物體的特殊性，事實上對光源有一定的要求。為使廣大用戶進一步了解相關專業知識，我們對背景光源應用相關技術進行了整理。

一、為什么要使用光源？
目的：將被測物體與背景盡量明顯分別，獲得高品質、高對比度的圖像
重要性：直接影響處理精度和速度，甚至系統的成敗

二、光源的種類
1、理想的光源應該是明亮，均勻，穩定的

2、視覺系統使用的光源主要有三種
? 高頻熒光燈
? 光纖鹵素燈
? LED（發光二極管）光源

三、各種光源的特點：

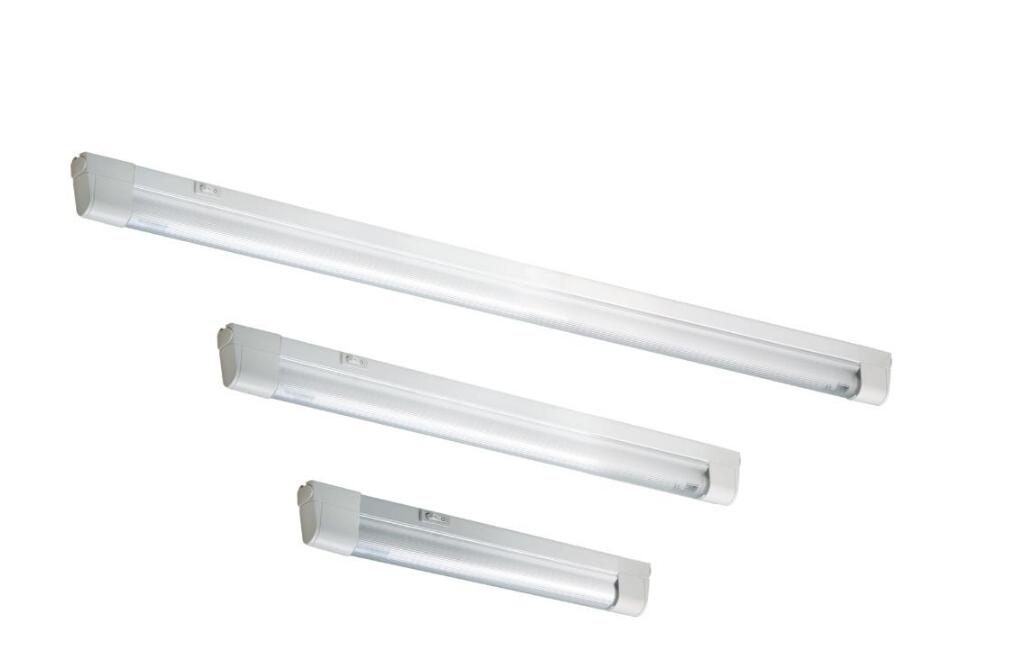

1、高頻熒光燈

? 是利用低氣壓的汞蒸氣在通電后釋放紫外線，從而使熒光粉發出可見光的原理發光，因此它屬于低氣壓弧光放電光源。1974年，荷蘭飛利浦首先研制成功了將能夠發出人眼敏感的紅、綠、藍三色光的熒光粉。三基色(又稱三原色）熒光粉的開發與應用是熒光燈發展史上的一個重要里程碑。

無極熒光燈即無極燈，它取消了對傳統熒光燈的燈絲和電極，利用電磁耦合的原理，使汞原子從原始狀態激發成激發態，其發光原理和傳統熒光燈相似，有壽命長、光效高、顯色性好等優點。

? 使用壽命約1500－3000小時
? 優點：擴散性好、適合大面積均勻照射
? 缺點：響應速度慢，亮度較暗，使用壽命較低

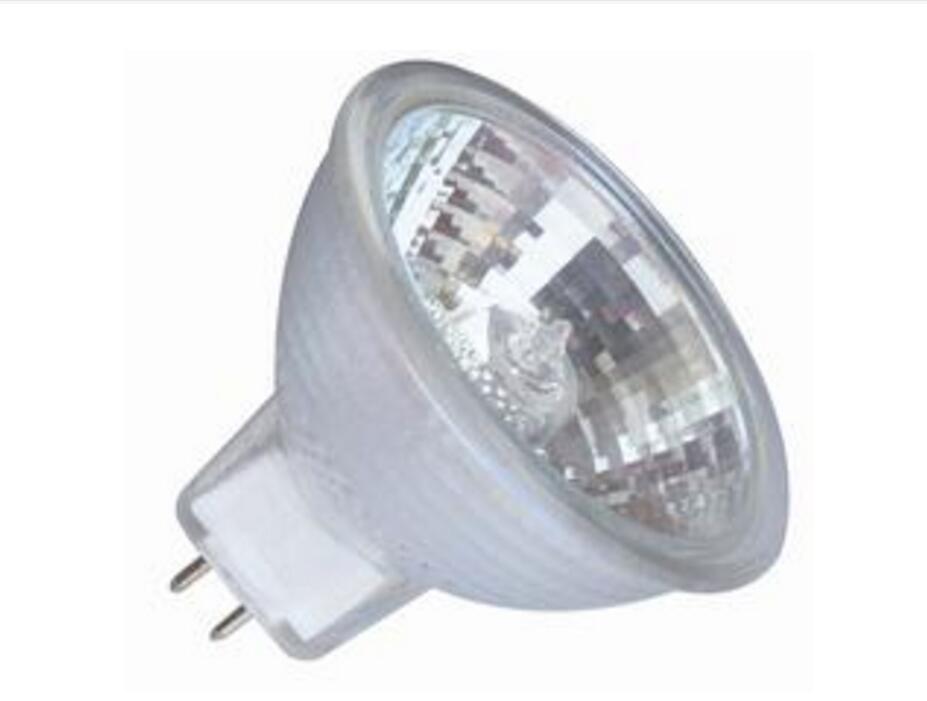

2、光纖鹵素燈

??

原理是在燈泡內注入碘或溴等鹵素氣體，在高溫下，升華的鎢絲與鹵素進行化學作用，冷卻后的鎢會重新凝固在鎢絲上，形成平衡的循環，避免鎢絲過早斷裂。因此鹵素燈泡比白熾燈更長壽。鹵素燈供電電壓通常分為交流220V和12V兩種。
? 使用壽命約1000小時
? 優點：亮度高
? 缺點：響應速度慢，幾乎沒有光亮度和色溫的變化，使用壽命不高

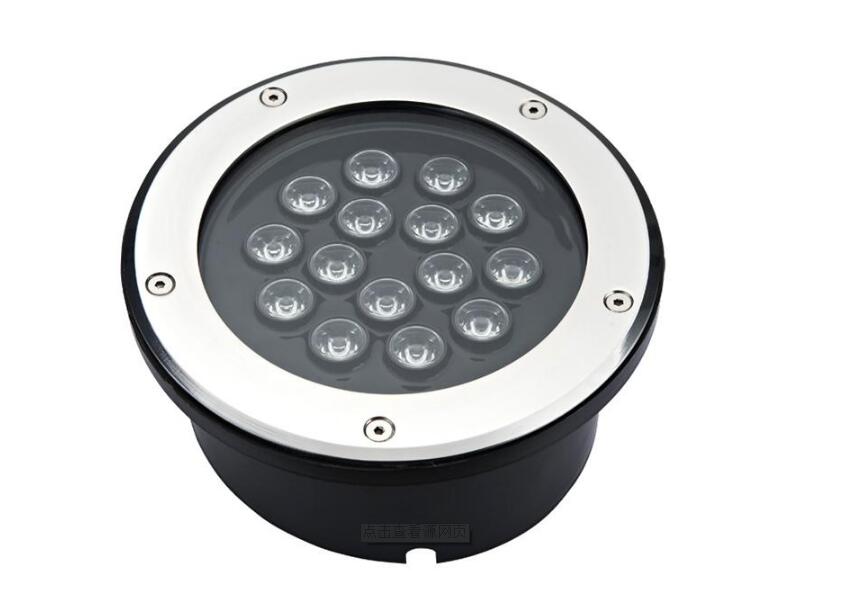

3、LED光源

??

LED光源就是發光二極管（LED）為發光體的光源。發光二極管發明于20世紀60年代，在隨后的數十年中，其基本用途是作為收錄機等電子設備的指示燈。這種燈泡具有效率高、壽命長的特點，可連續使用10萬小時，比普通白熾燈泡長100倍。科學家預測，在未來5年，這種燈泡很可能成為下一代照明的主流產品。
? 使用壽命約10000－30000小時
? 可以使用多個LED達到高亮度，同時可組合不同的形狀
? 響應速度快，波長可以根據用途選擇。

四、LED光源的優勢
可制成各種形狀、尺寸及各種照射角度；
? 可根據需要制成各種顏色，并可以隨時調節亮度；
? 通過散熱裝置，散熱效果更好，光亮度更穩定；
? 使用壽命長（約3萬小時，間斷使用壽命更長）；
? 反應快捷，可在10微秒或更短的時間內達到最大亮度；
? 電源帶有外觸發，可以通過計算機控制，起動速度快，可以用作頻閃燈；
? 運行成本低、壽命長的LED，會在綜合成本和性能方面體現出更大的優勢；
? 可根據客戶的需要，進行特殊設計。

五、現有接觸角儀應用的光源：
1、德國儀器應用的光源：標準情況下，現有的德國儀器應用的光源是鹵素燈。其優缺點如上所示。關鍵是更換部件有點麻煩。

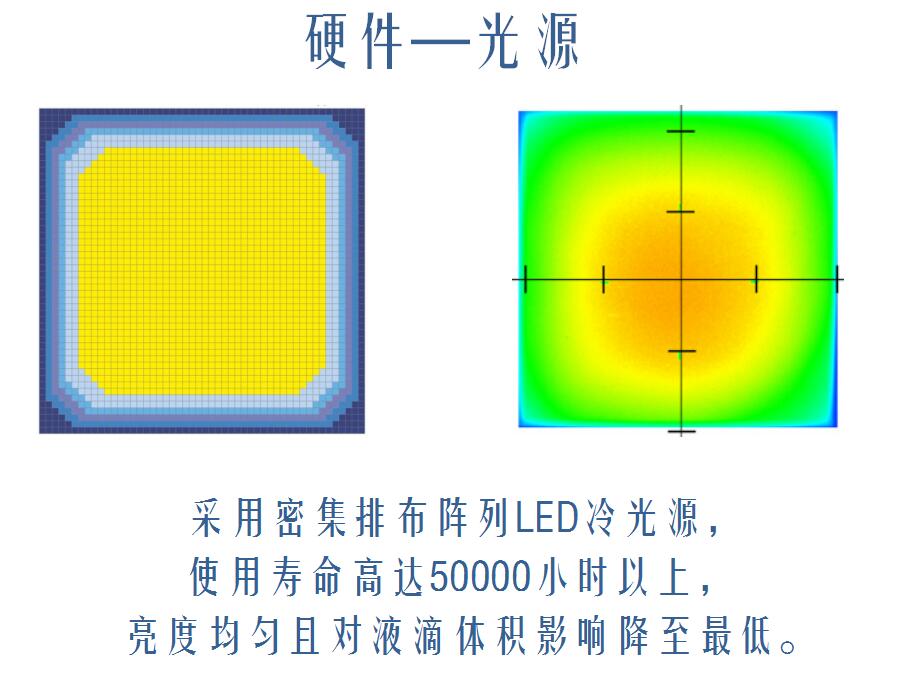

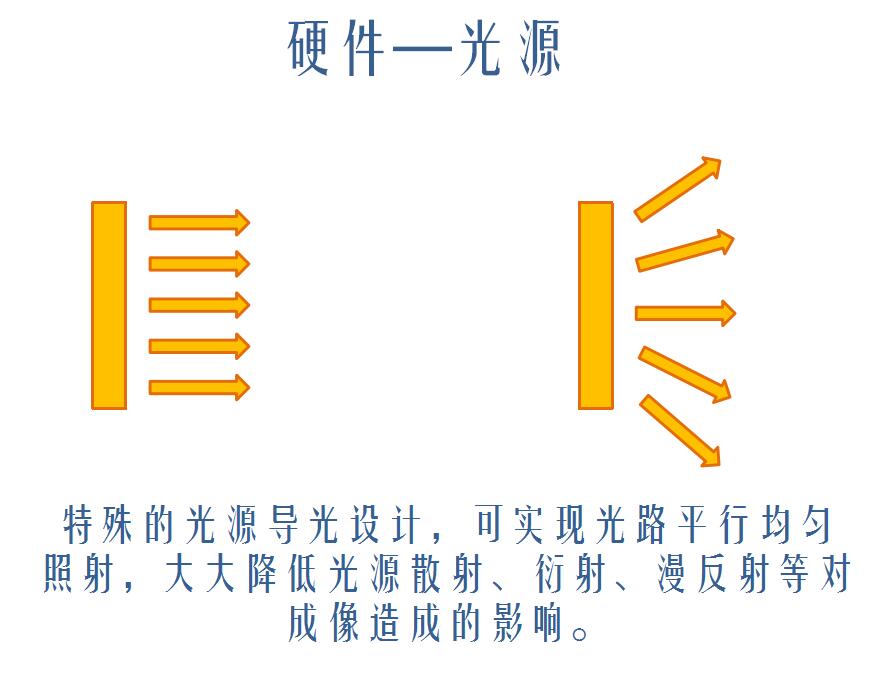

2、晟鼎精密采用的光源為LED冷光源。
