（一）概述

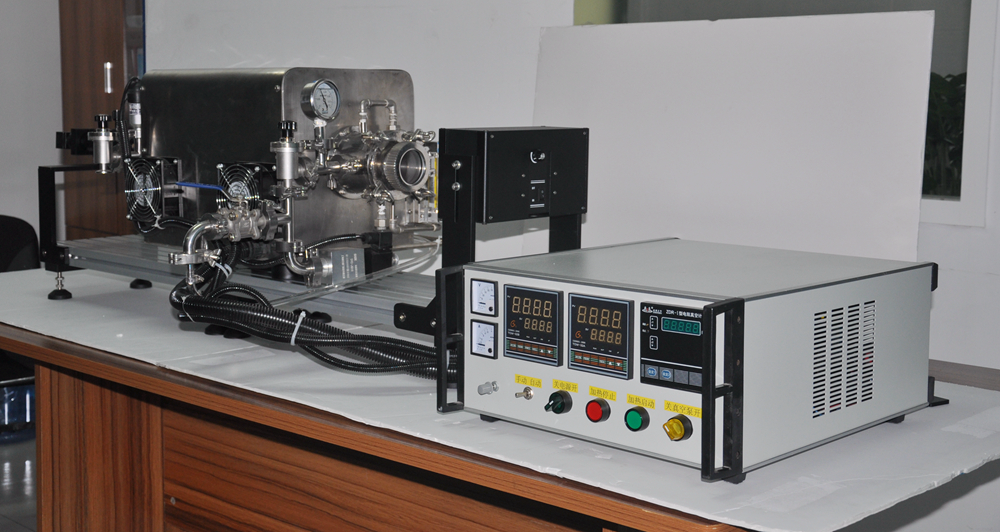

高溫高真空接觸角測量儀SDC1500，主要由主體支架、專用光源、遠焦鏡頭、工業成像CCD、高溫高真空爐體、水循環冷卻系統、真空泵專用分析軟件組成；應用于在高溫真空條件下，通過視頻光學原理，測試各種材料的潤濕鋪展性能；SDC1500具有操作簡便、加熱溫度高、抽真空穩定、分析準確、算法豐富的特點；儀器廣泛應用于陶瓷材料研究、金屬材料研究、釬焊研究、航空航天材料研究、鋼鐵冶煉研究、復合材料研究等。

（二）主要特點

（2.1）整體支架結構：高強度鋁合金材料結構，牢固穩定，直線型光路設計，成像清晰穩定；

（2.2）光學系統：配置隔熱裝置的光學鏡頭，6倍光學放大，可連續變倍變焦，專用遠心鏡頭，適合長焦距成像；光學系統可整體滑動調節，便于放置樣品，操作簡便；

（2.3）視頻系統：進口CCD機芯攝像系統，成像清晰，真實還原圖像；視頻速度達25幅圖像每秒；130萬黑白像素；USB數據傳輸；

（2.4）光源系統：軟件可調，無滯后無級調節LED白光冷光源，壽命超過2萬小時，適合高溫長期穩定工作；

（2.5）加熱系統：硅碳棒加熱方式，3KW/220V，具備電過載保護裝置；數顯智能30段可編程序溫度控制；最高溫度1500℃，最高長時間工作溫度1400℃；致密氧化鋁陶瓷管，外徑Φ50×內徑Φ42×長度520mm；

（2.6）溫度測量：鉑銠熱電偶溫度測量；加熱管內置鉑銠熱電偶測量管內實際溫度；

（2.7）冷卻系統：水循環冷卻系統，保護加熱管兩側視窗，保護儀器其它部件過熱；水流量達1440ml/min；

（2.8）真空系統：常溫可達到6×10^-5Pa；溫度≤1400℃情況下可達到6×10^-3Pa；采用兩級組合真空泵，在高溫下達到高真空要求；前級采用德國技術制造機械直連泵；后級采用中科院設計專用分子泵，體積小，極限真空度高；全部真空泵體采用高純度不銹鋼材料；配置復合真空計；真空計量程范圍：10⁵pa-10^-7pa；真空系統也可以通惰性氣體保護；

（2.9）密封系統：所有閥門結構采用進口密封材料；陶瓷加熱管兩側具備石英玻璃視窗；

（2.10）分析方法：具備切線法、寬高法、橢圓法等全自動擬合測量方法；以及手動擬合法等接觸角分析方法；具備Laplace-Young方法測量表面張力；

（2.11）分析軟件：軟件可實現錄像/回播、間隔拍照、瞬間截圖等功能，并且實現溫度與潤濕情況實時顯示；可進行接觸角、表面張力自動擬合計算；可實現自動導出實驗數據報告；

（2.12）接觸角標準樣品：提供接觸角標準樣品，以校準接觸角測量精度。

（三）主要技術指標

1. 接觸角測定范圍：0-180°

2. 接觸角測量精度：±0.1°

3. 溫度范圍：常溫-1500℃

4. 冷卻方式：水冷型

5. 光源：工業LED冷光，壽命20000小時以上

6. 真空爐管尺寸：外徑Φ50×內徑Φ42×長度520mm

7. 電爐加熱功率：3KW/220V

8. 最高使用溫度：1400℃

9. 長期工作溫度范圍：RT～1400℃

10. 恒溫區：爐管中心區域Φ42×L30mm，≤±1℃。

        爐管中心區域Φ42×L40mm，≤±1.5℃

        爐管中心區域Φ42×L50mm，≤±2.5℃

11. 系統真空密封標準：6.65×10^-3Pa

12. 溫控方式：數顯智能30段可編程序溫度控制儀/SCR智能模塊/PID方式；另有1臺數顯溫度儀顯示爐管內溫度；溫度測量均為單鉑銠熱電偶。

13. 復合真空計：電阻規：量程范圍：10⁵pa-10^-1pa

          電離規：量程范圍：10⁰pa-10^-7pa

14. 氣體管路安裝油浸指針真空壓力表，指針指示系統真空度與系統壓力量程范圍：-0.1Mpa～0.15Mpa。

15. 設備于1200℃運行時，所需冷卻功率：1000W；換算成25℃冷卻水流量：1440ml/min。

16. 兩觀測窗口的距離：736mm。
