高溫高真空接觸角測定儀的工作原理
? ?高溫可視化膨脹收縮儀是利用平行光束照射受熱的被測樣品，通過在背景上樣品投影的變化來實時觀測陶瓷樣品的燒成和膨脹收縮情況。
原理示意圖
??
2.設備參數
??
樣品要求：未燒結的粉料，干壓成Φ2-25 mm，高度不超過10mm的片。
燒成制度：可根據要求制定燒成制度，最高溫度不超過1600oC，1000oC以下升溫速度不超過30oC/min，1000oC以上不超過10oC/min。
??
實例

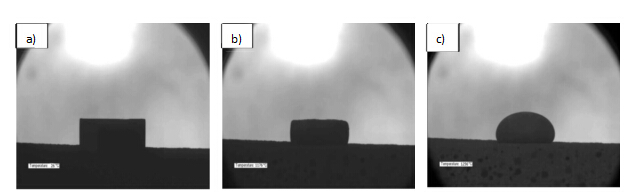

? ?陶瓷坯體燒成溫度的制定某工廠廢料，重新利用燒成時會膨脹，難以確定燒成制度。利用高溫可視化膨脹收縮儀不但可以直觀地觀察到坯體在燒成過程的變化情況，還能夠對坯體的膨脹收縮率進行實時的測量。
? ? 膨脹收縮率隨溫度的變化曲線 ，陶瓷釉熔融溫度的確定，傳統的方法是將釉料加水制成三角錐，然后與標準溫錐一起放入電爐，以三角錐頂點彎曲接觸底盤的溫度定位釉的熔融溫度。這種方法準確度不高。利用高溫可視化膨脹收縮儀可以直觀地觀察到陶瓷釉的始熔溫度和成熟溫度。
其它應用：此外，高溫可視化膨脹收縮儀還可以用于研究材料在高溫的接觸角、復合材料界面的潤濕性、在應力作用下材料的高溫蠕變等。
首頁
