（華南理工大學）玻璃粉體高溫下與陶瓷表面的潤濕測試報告
?
實驗記錄：
01#（熔點735度）與03#號（熔點657度）樣品液化正常！
02#號樣品與501號、502號樣品在加熱過程中存在很嚴重的揮發現象，最高溫度加熱至830還是未能正常融化，具體原因不明。
加熱速度約為14度每分鐘，沒有抽真空與注射保護氣體
以下是01#、03#號樣品具體數據情況，請查看：
?
? 高溫溶體在耐火物上的接觸角，在高溫下，熔體的試樣是在室溫下經過細磨至74um以下，壓成約1mm*2mm的圓柱體，放入高溫爐內。高溫室發熱體為鉬絲，溫度ZUI高可達1700度。然后連續照相，記錄下融體在融化過程中的圖像，通過圖像的處理和計算，最終確認接觸角度。

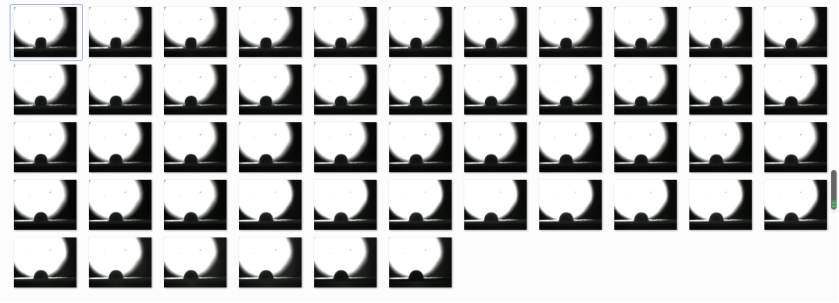

01#號樣品 |

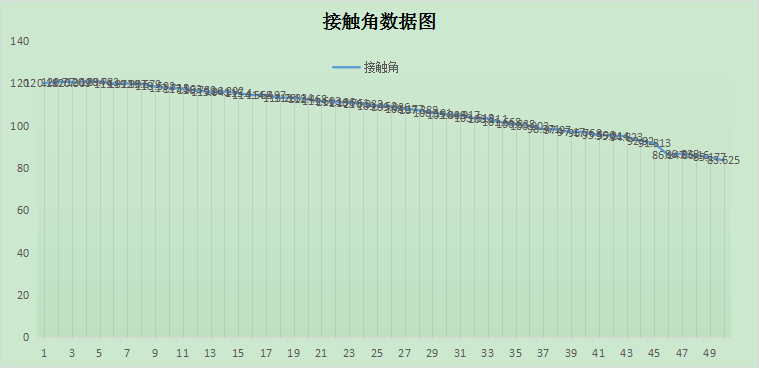

接觸角數據（單位：度） |
|
? ? ? ? |
?金屬材料的腐蝕性能與其表面潤濕特性有著密切的關系。采用亞音速火焰噴涂技術制備了玻璃-Cr2O3陶瓷涂層,設計了一套運行在高溫環境中且密封的專用試驗平臺,研究經過不同保溫時間后,重金屬在45鋼與噴有玻璃-Cr2O3陶瓷涂層的45鋼表面的潤濕角及相關現象的變化。結果表明:相同質量的重金屬液滴在45鋼表面的潤濕角為18°,在玻璃-Cr2O3陶瓷涂層表面的潤濕角為114°,玻璃-Cr2O3陶瓷涂層抗液態重金屬潤濕性能較好。固化后重金屬顆粒與試樣之間的接觸面積及剪切強度均有所不同,304不銹鋼與顆粒剪切強度為1.42MPa,而涂層與顆粒剪切強度為0.21MPa。
?

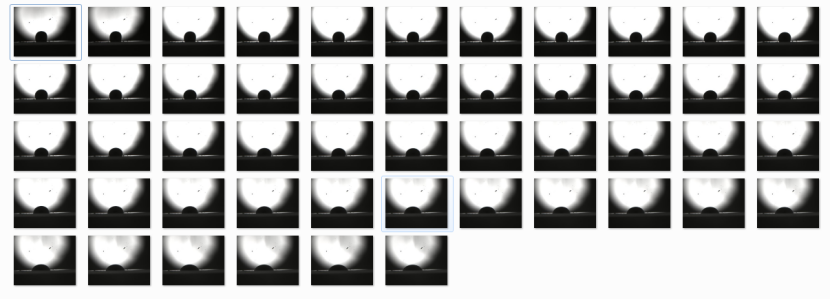

03#號樣品 |

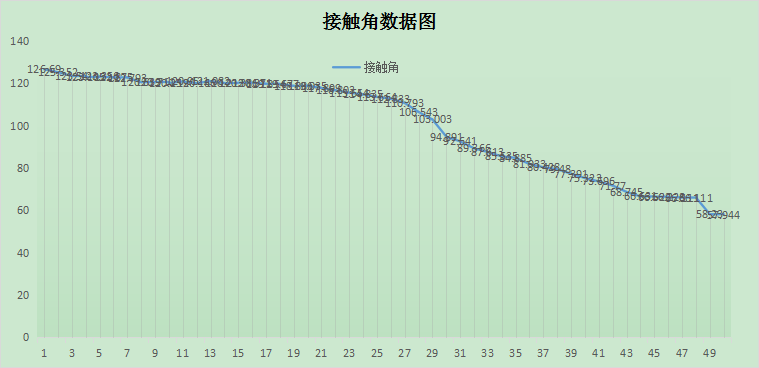

接觸角數據（單位：度） |
|
? |
?
??
首頁
?
?
