接觸角測量儀是通過光學投影的原理，對氣體，液體 ，固體三相界面輪廓進行保真采集的數據分析，分析結果為接觸角角度，接觸角測量儀的測試方法和工作原理有以下幾點：

?

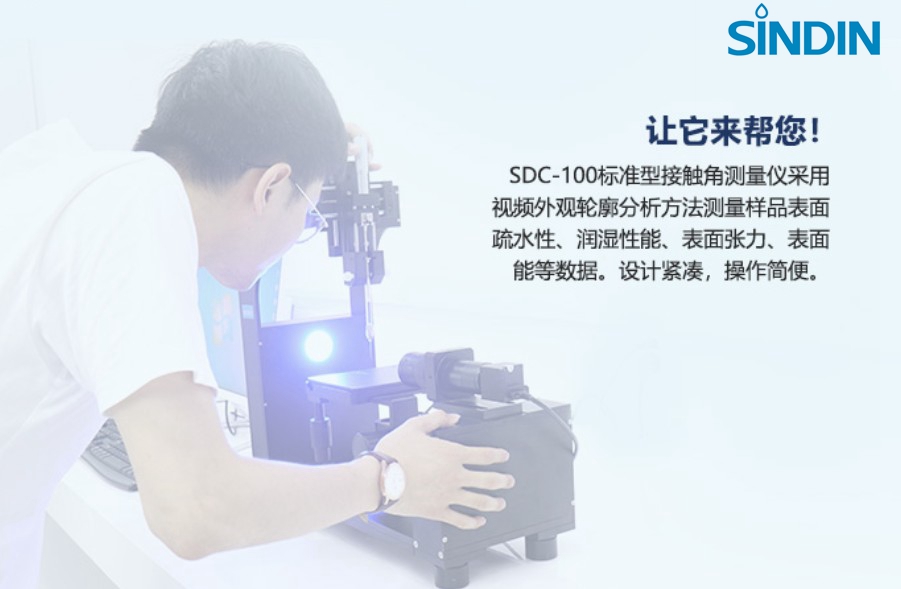

晟鼎精密光學接觸角測量儀SDC100

晟鼎精密的接觸角測量儀自有研發軟件，有多種測試方法，主要用于測試材料的接觸角度，固體表面自由能，和表面張力，以實現固體表面自由能表現之一接觸角值的丈量.下面對接觸角測試儀經常使用的測試方法進行簡單介紹.

一、坐滴法：用于靜態接觸角測量，在操作過程中上升樣品平臺， 接液測試。

二、懸滴法：懸滴法是測量表面及界面張力的常用方法，在測試過程中需要玻璃樣品池.通過測試液滴輪廓特征，利用揚氏方程對表面張力進行計算.液滴越大，計算所得結果就越準確。

三、增液法：用于測量動態前進接觸角。

四、縮液法：用于測量動態接觸角，后退角。

五、傾斜角度法：用于測量滾動滑落角。

六、纖維裹附法：用于測量纖維等細小產品的接觸角。

七、氣泡捕獲法：用于測量表面及界面張力。

八、批量擬合法：用于實時動態擬合。?

通過了解接觸角測量儀的測試原理，再用正確的儀器操作方法，可以助力我們得到更為準確的測試數據，從而量化材料的親疏水性能。

下面以坐滴法為例給大家分享一下晟鼎精密SDC100接觸角測量儀的使用方法.

1、調整水平（水準泡居中），上移工作臺，以工作臺的上邊緣線為基準，旋轉攝像系統，保持?jǐn)z像窗口上或下邊與之平行；

2、將試樣置于工作臺上放平壓緊，利用微量進樣器調整液滴的量，以便于控制液滴大小.

3、通過觸發或軟件控制滴液器，使液滴放置到樣品上.

4、調整工作臺和攝像系統，待液滴顯示清晰即可點擊“測量”按鈕進行接觸角測量.

需要注意的是液滴要靠近試樣的前端邊緣，且邊緣要清晰、規則，不然將會影響測試結果。接觸角測試儀應用非常廣泛，比較常見的有以下行業的應用：

1、半導體和晶圓，測量光刻膠與晶圓表面潤濕，測量晶圓金手指等表面的親疏水性能，潤濕性能

?2、材料改性行業：改變原樣品表面微觀結構 ，添加各種形式的表面改性涂層或材料，改性后需要用到接觸角來測量。

3、玻璃行業：測量玻璃清洗后的親水疏水性能，測量鍍膜 后的玻璃表面的疏水 疏油性能，測量貼合前的潔凈度。

4、粉末行業：測量粉體材料表面的親疏水性能，評估粉體材料潤濕性，極性非極性的分布。

5、油墨印刷：測量油墨表面張力，界面張力，測量油墨與基材的潤濕性。

6、石油，化工：分析油水界面張力，油水在巖芯表面的親疏水性。

7、新能源制造：分析電解液與石墨的潤濕性能，測量鋁箔親水性，測量包裝膜 表面親水性，測量極耳的親水性。

8、光伏行業：測量光纖，晶體，有機硅材料等潤濕性，檢測通訊基站部件戶外防水 性能。

9、金屬：測量表面處理后的接觸角，測量焊接前的表面能，測量合成金屬的表面潤濕性能。

10、生物醫療：測量醫療試管 試紙 器械等的潤濕性能，測量血清與實驗試管的潤濕性，測量凝膠與角膜的潤濕性。

?

?

?
