? ? 水滴角是表征固體材料的物理化學性質的主要指標。長期以來，在測試水滴角值的過程并生成接水滴角測試儀的測試報告時，將目光更多的關注到了角度值本身，通常情況下，如果接觸角角度值低于60度，就視該樣品為親水性樣品，如果水接觸角值高于60度，則該樣品視為疏水樣品；如果水接觸角值高于120度時，則該樣品可以被視為超疏水接觸角值。

???

一、通過校準片七種標榜數據驗證水滴角測試儀的測試準確性。

數據采集方法：

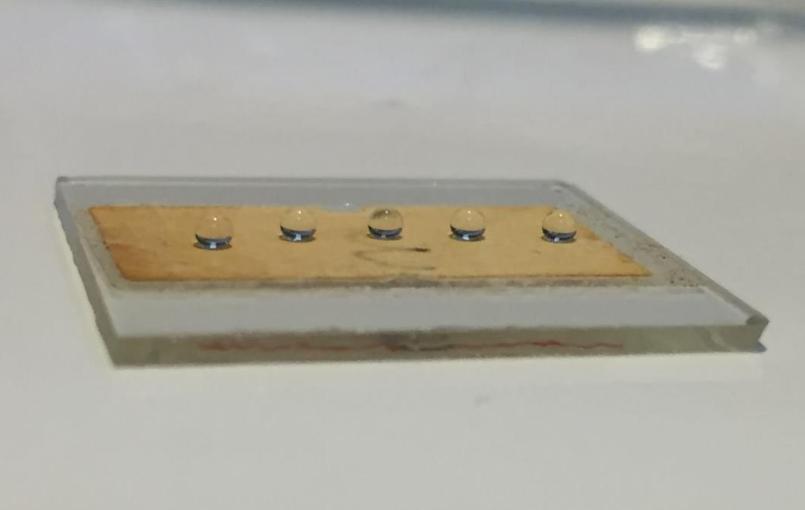

七種標樣（3°，5° ，8° ，60° ，90° ，120° ，115° ）；

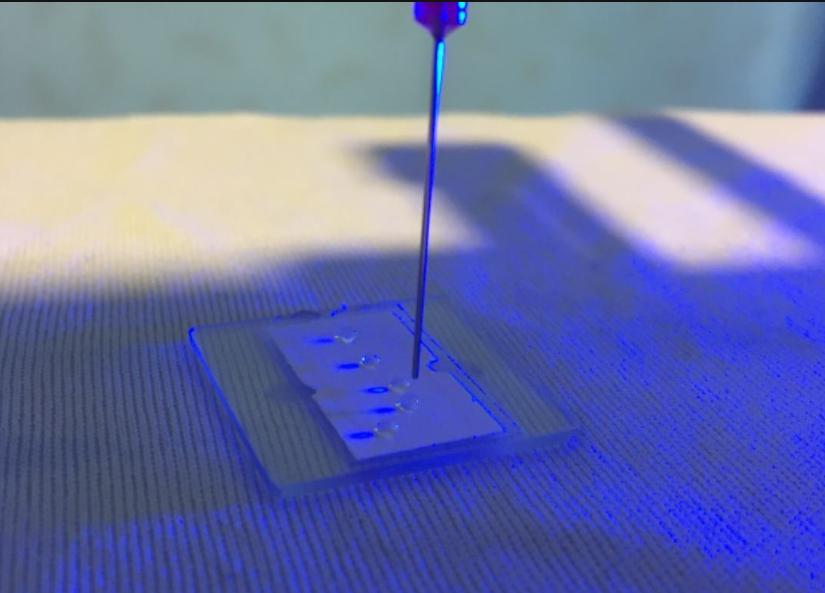

我們取小角度3°標樣用八種方法進行實驗：

晟鼎精密軟件測試方法：橢圓法、圓法、微分圓法、微分橢圓法；

每種方法測試50~60個測試點，測試得到原始數據；

數據利用升序排序，取其中位數的10組作為實驗數據分析。大量數據取中位數分析的方式，可以增加數據的均勻性，消除偶爾誤差，得到數據更靠近算法測試數據。

?

數據分析方法：用于確定算法擬合角度與標樣本身相差多少。誤差越小，算法越準確。

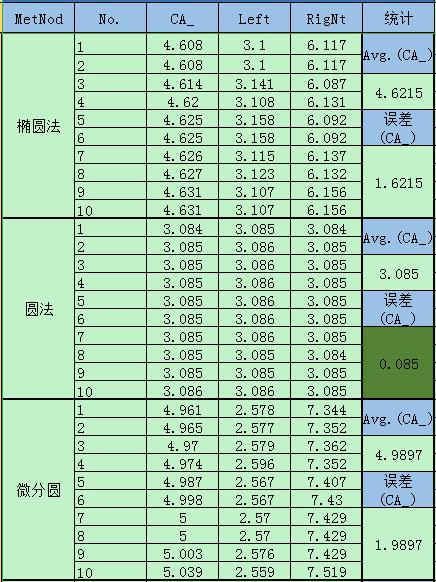

在3° 標樣測試中，SDC200S的各個測試方法的測試數據：

注意事項：

對于小角度的測量，光源對測量結果的影響至關重要，因為過大的亮度會腐蝕標樣成像輪廓，而過低亮度則會增加圖像噪點，擬合是否準確與攝像頭成像清晰度有關。

?

?

二、接觸角實驗報告中所測得的軟件分析結果評估。

很多接觸角測試分析軟件不提供自動將擬合曲線保存到分析圖片上的功能，此時，僅僅提供了一個測試接觸角值結果的情況，那么對于這樣的接觸角數據的可信度并不很高，只能提供一個差不多的接觸角估算范圍。

（1）接觸角測值結果橢圓擬合、圓擬合和Young-Laplace方程擬合存在不同的數值結果。

通常情況下，橢圓擬合和圓擬合只是簡單的量角器功能，其測值結果無法與Young-Laplace方程擬合的結果相比較。

（2）接觸角測試分析由于材料存在化學多樣性以及異構性、粗糙度等，極可能出現左、右角度值不一致的現象。同時，由于接觸角表征的是固體材料的物理化學性質，因而，我們必須基于物理化學的技術來評估測值結果，而非簡單的采用橢圓或圓擬合這樣的算法。如下橢圓法評估測試如上同一張圖片的效果，可以看出，擬合度非常高，不存在明顯的左、右角度不一致現象。

?

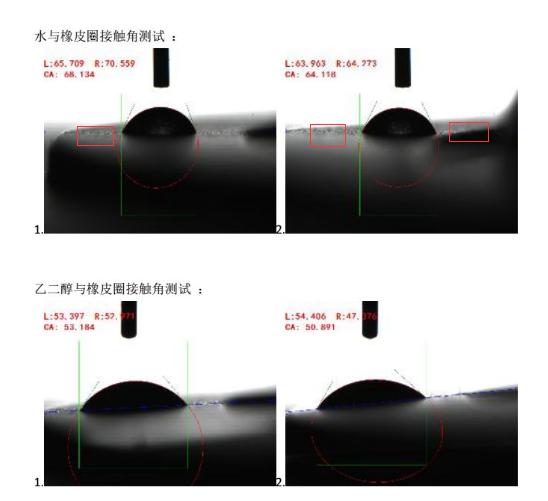

?以下為接觸角測試樣品及測試角度 ：

?

綜合如上，通常情況下評估接觸角實驗結果或實驗報告的方法為：

1、判斷是否存在樣品左、右水平問題；左右角度測試后取平均角度。

2、判斷是否存在樣品俯視角問題；

3、采用的算法是什么，根據水滴角度的不同，可選不同的測試方法；

4、擬合度高低。特別是接觸點位置一段的分析弧形曲線是否與被分析的液滴的輪廓重合（黑色部分）。
