實驗報告
?
?
（1）基本信息
?
客戶名稱 |
聯 系 人 |
||
樣品 |
指紋模組治具樣品 |
樣品數量 |
|
實驗日期 |
2017.10.30 |
實驗員 |
閆云鵬 |
目的：對比等離子活化前后的接觸角，以及大氣、真空等離子處理后的接觸角 | |||
（2）清洗設備介紹
|

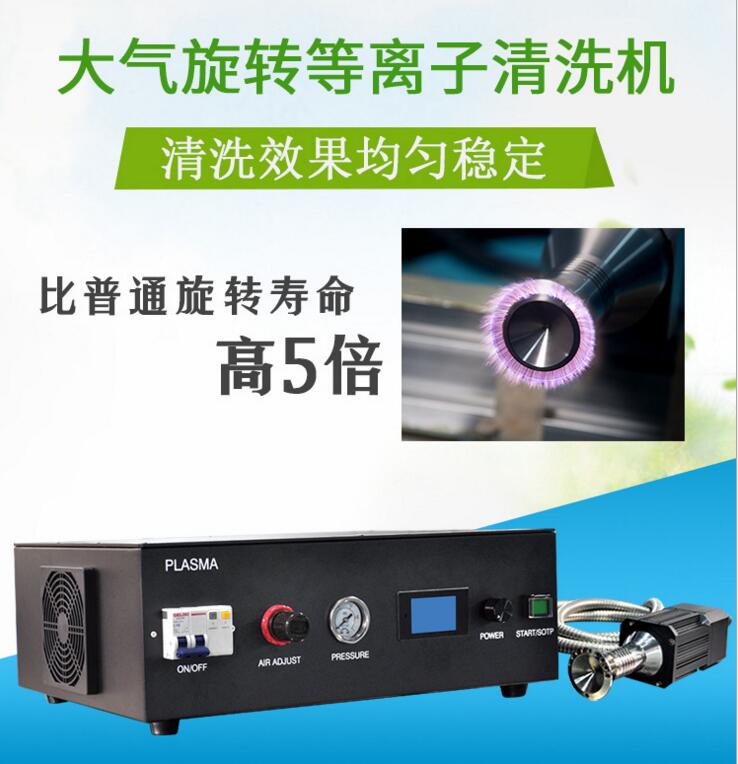

處理設備： 真空等離子清洗設備SPV-120 大氣等離子清洗機SPA2000

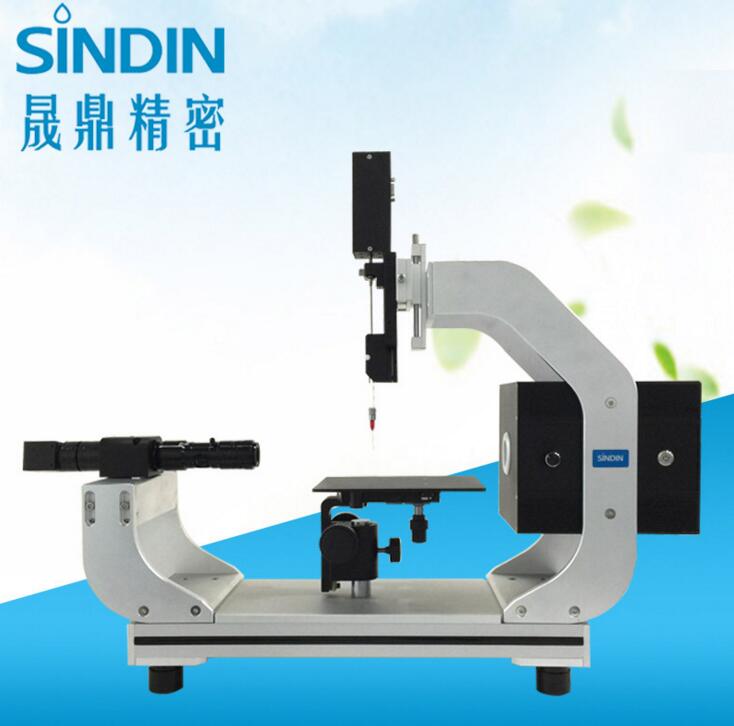

?檢測儀器： 接觸角測量儀SDC-200
|
|
? 性能特點： ?原裝進口電源：采用原裝進口高壓激勵電源電路技術，產生高密度等離子體，確保清洗效果。 全面安全防護：溫度安全防護功能，過載防護功能，短路斷路報警防護功能，各種誤操作保護功能。 放電技術：特殊處理及特殊結構的放電裝置，確保形成穩定均勻的等離子體。 密封性好真空腔體設計：高真空度真空腔體設計及制造工藝，配置進口真空泵。 優質產品部件：產品全部部件采用優質部件，確保設備性能優越 超低清洗溫度：滿足不同場合溫度要求，不對清洗產品造成溫度影響。 精密數控加工：進口精密CNC數控機床加工工藝，并配備進口三坐標測量儀進行質量監控。 適用形狀復雜樣品：清洗各種復雜形狀的產品，包括內孔內壁，全方位均勻清洗。 |
（3）實驗參數
大氣等離子清洗參數設定 | |||
功率 |
600W |
處理高度 |
6mm |
處理速度 |
60mm/s |
噴頭直徑 |
25mm |
真空等離子清洗參數設定 | |||
功率 |
350W |
氣量 |
50 |
時間 |
180s |
氣體 |
氬氣 |
接觸角測試參數設定 | |||
液滴量 |
2微升 |
液體 |
純凈水 |
?
（4）測試結果
接觸角 |
|
清洗前 |
86.2 |
大氣等離子清洗后 |
19.7 |
真空等離子清洗后 |
23.6 |
?

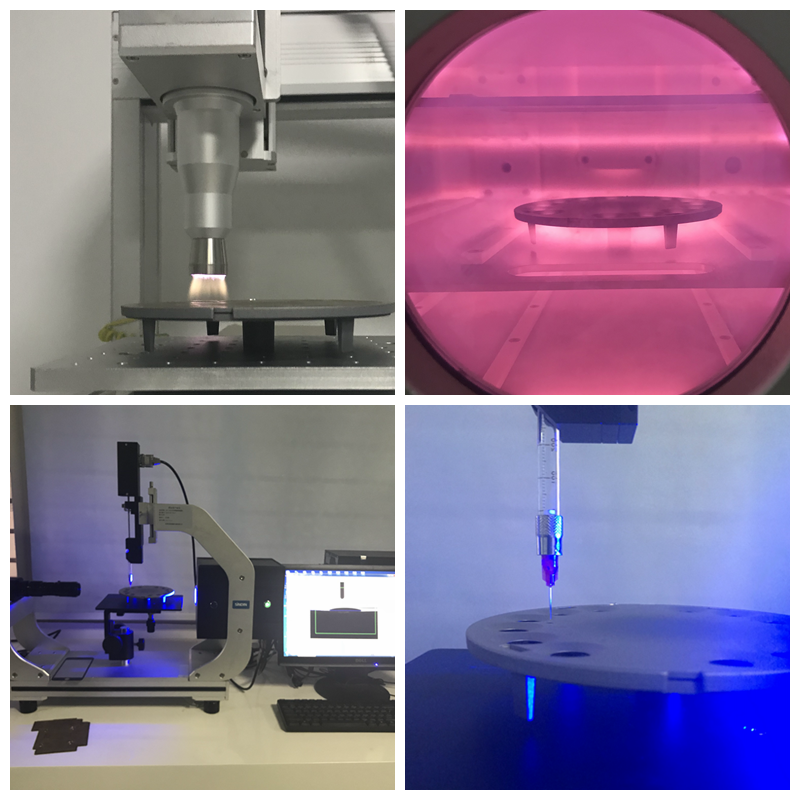

（5）圖片展示
?
等離子清洗前的接觸角角度?：86度 ?
?
大氣等離子清洗處理過后：19度
?
?
真空等離子清洗處理過后：23度
?
