晟鼎視頻光學接觸角測量?jī)x使用方法，檢測電池表面接觸角，測量清洗前后接觸角，液體在固體表面的接觸角和潤濕性：包括靜態接觸角，動態接觸角（前進/后退接觸角），接觸角滯后性。視頻光學接觸角測量?jī)x實驗報告（Presentation）
一、基本信息
客戶名稱 |
聯 系 人 |
|||||||
樣品 |
電池 |
|||||||
實驗日期 |
2017.11.28 |
實驗員 |
肖功明 |
|||||
目的：檢測電池表面接觸角 | ||||||||

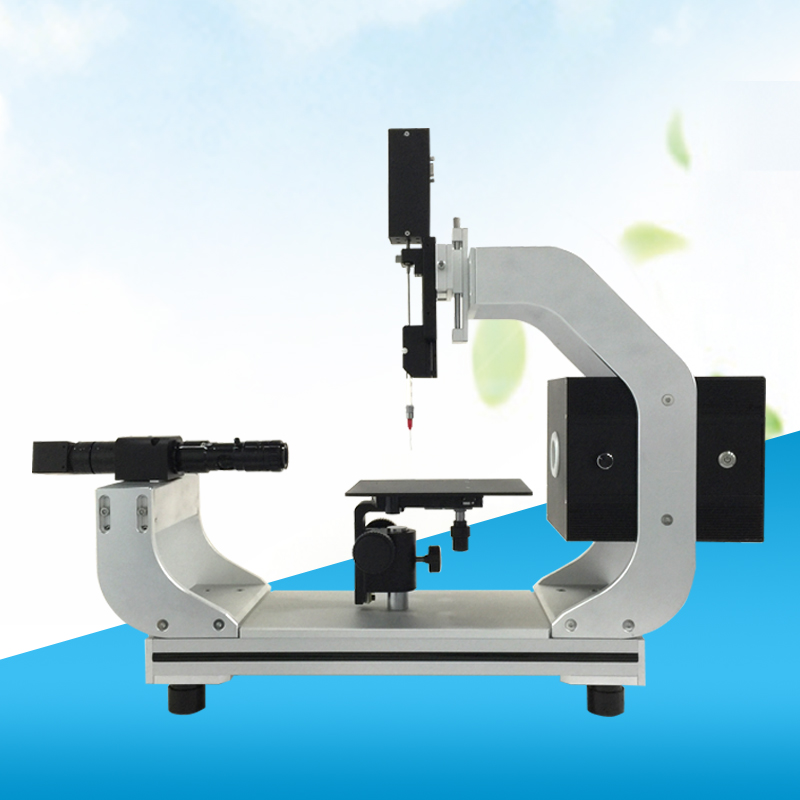

檢測設備：視頻光學接觸角測量?jī)x ?型號：SDC-200S | ||||||||
測試液體 |
水 |
液滴體積 |
2ul |
測量時鏡頭倍數 |
1.5 |
|||
客戶要求 |
測量清洗前后接觸角 |
|||||||
|
視頻光學接觸角測量?jī)x測試內容： 1、液體在固體表面的接觸角和潤濕性：包括靜態接觸角，動態接觸角（前進/后退接觸角），接觸角滯后性等； 2、液滴在固體表面的起始滑動角（或滾動角），滑動速度； 3、液體在固體表面的鋪展、滲透/吸收等潤濕行為； 4、固體表面自由能（surface free energy），及其各種分子相互作用力（如極性/非極性）的貢獻； 5、液體在固體表面的粘結力（adhesion）、滯留力（retention）等； 6、固體表面在經過清洗、處理后的結果（效果）評估：如潔凈度（cleanliness），均勻性（homogeneity），和表面能改變幅度等； 7、液/流-體系的表面/界面張力：包括靜、動態表/界面張力的測量； 8、表/界面張力以及表面活性成分含量的現場、在線、實時監測； 9、表面活性物質（如表面活性劑）臨界膠團溶度（CMC）的測量：包括全自動CMC測量，全自動有關配方的篩選和優化； 10、表面活性物質在界面的吸附、排列、取向、松弛等現象的研究； | ||||||||
?
二、接觸角測量?jī)x實驗數據
?
?
?
?
?
?
?
??????

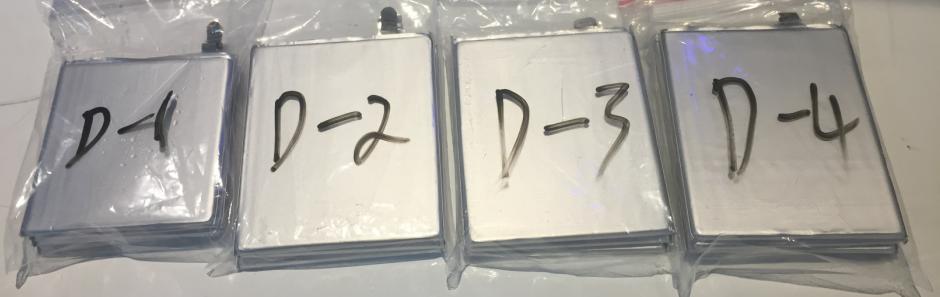

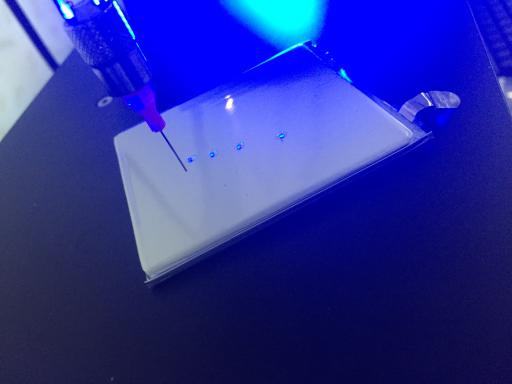

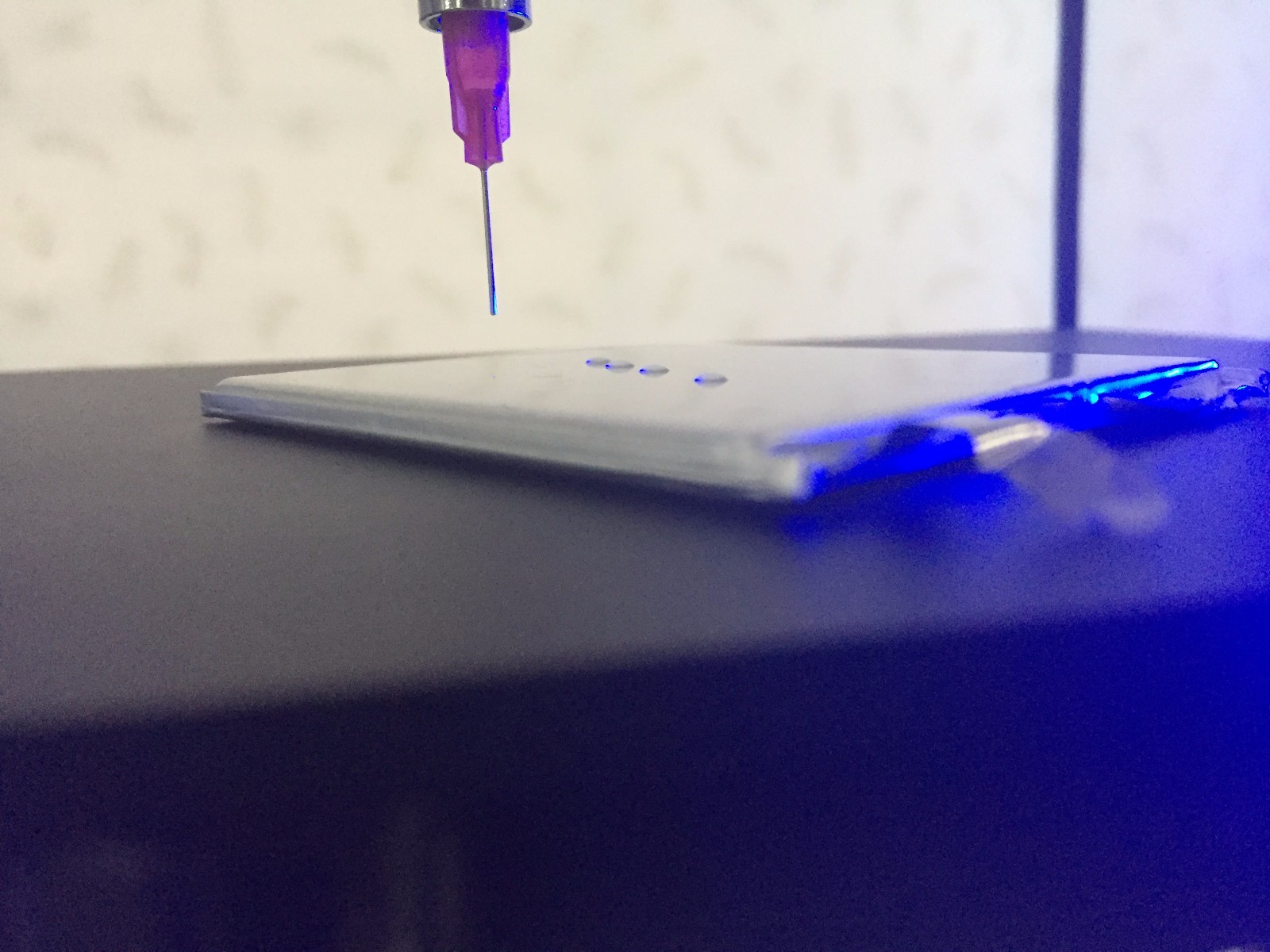

測量方式：每包電池測14個數據，去掉最大最小值（單位：度） | ||||
編號 |
D-1 |
D-2 |
D-3 |
D-4 |
1 |
55.4 |
47.1 |
53.8 |
49.9 |
2 |
57.6 |
48.6 |
56.9 |
55.2 |
3 |
58.1 |
46.9 |
58.2 |
43.9 |
4 |
53.9 |
47.9 |
55.8 |
51.2 |
5 |
53.9 |
43.9 |
43.1 |
50.9 |
6 |
58.6 |
46.4 |
47.3 |
53.9 |
7 |
54.4 |
52.2 |
48.4 |
48.2 |
8 |
54.8 |
46.6 |
45.9 |
53.5 |
9 |
54.1 |
52.3 |
45.9 |
54.9 |
10 |
56.7 |
55.3 |
56.5 |
51.7 |
11 |
57.3 |
56.9 |
48.9 |
53.4 |
12 |
57.2 |
58.5 |
46.4 |
50.9 |
數據分析 | ||||
平均值 |
56.0 |
50.2 |
50.6 |
51.5 |
|
|
|
|
|
?
測試結論：
D-1表面潔凈度相對而言比較均勻，親水性能較弱，印刷效果可能不如后者
D-2親水性能相對而言較強一些，表面潔凈程度差異較大，不排除表面沾上指紋等雜物
D-3與D-2情況類似
D-4在親水性能上弱于D-2、D-3，表面均勻性又比前兩者要好一些

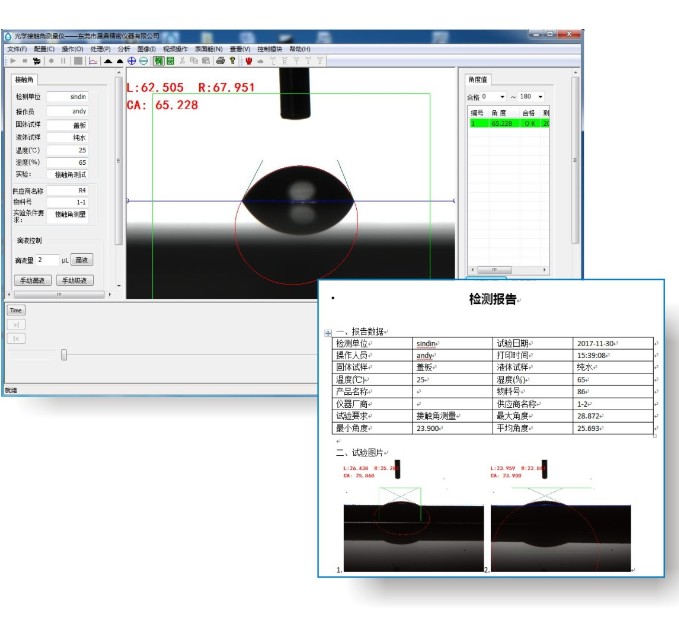

三、接觸角測量?jī)x分析軟件：
? （1）接觸角測量分析軟件自動橢圓擬合法（一鍵自動擬合）包括：
圓法擬合（Circle method）（適用于低角度接觸角測量）
橢圓/斜橢圓擬合法（Ellipse/Oblique ellipse）（適用于高角度接觸角擬合）
LY（應用于120°以上高角度接觸角測量）
微分橢圓法/微分圓法（Differential circle / Differential ellipse）（應用于不規則液滴形態接觸角的擬合）
（2）動態接觸角擬合包括：
潤濕性能測試（Wettability）（應用于慢性吸收材料、潤濕材料的表面吸收或潤濕性能測試，批量處理）
視頻擬合（Video analysis）（應用于吸收或潤濕速度較快的樣品的吸收或潤濕性能測試，視頻動態處理）
（3）動態表面/界面張力測量（Measurement of dynamic surface / interfacial tension）（測量液體整個過程的張力變化趨勢，更準確的判定其真實的表面/界面張力）
（4）表面能量計算（Surface energy）（使用國際主流的多種表面能計算方式測量對固體表面能量進行分析）
（5）粘附功（Adhesion work）等多功能測試
接觸角高精密儀器校準片：德國原裝進口接觸角角度校準標準片3°5°8° ；60°90°120°；115°（選配）
?
?
