點擊數：2055三通高壓球閥 -DIN2353重型系列

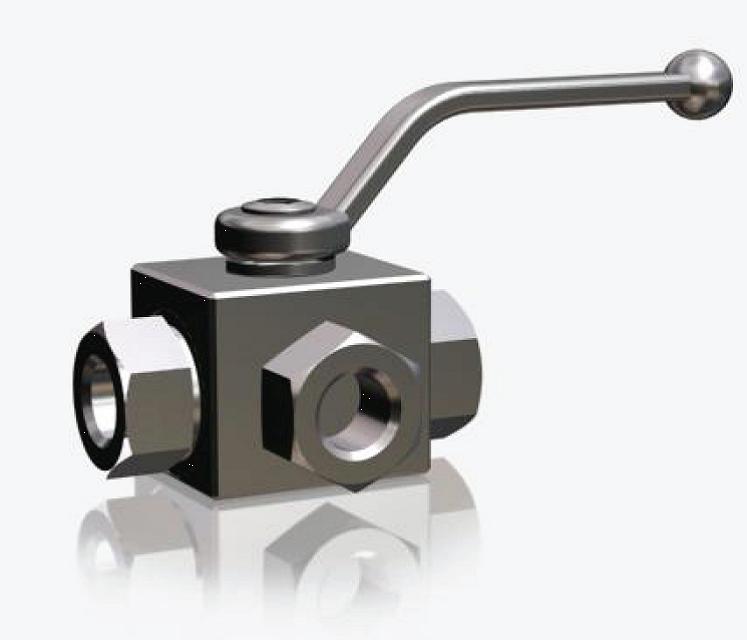

三通高壓球閥 - DIN2353重型系列
RS3系列3路高壓球閥用于切換單出口管路流量。

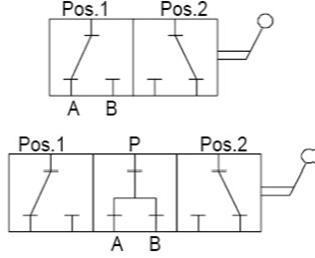

L型三通球閥：（中心關閉），手柄在中位時三條通路部分打開，手柄旋轉的角度為90度。
T型三通球閥：（中心打開），手柄在中位時三條通路完全打開，手柄旋轉的角度為180度。
|  |

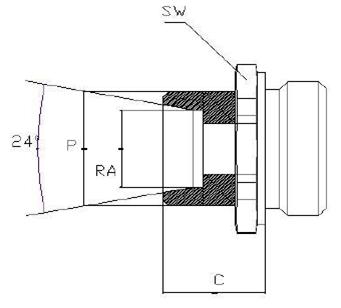

S -DIN2353重型系列 | |||||||||||||||

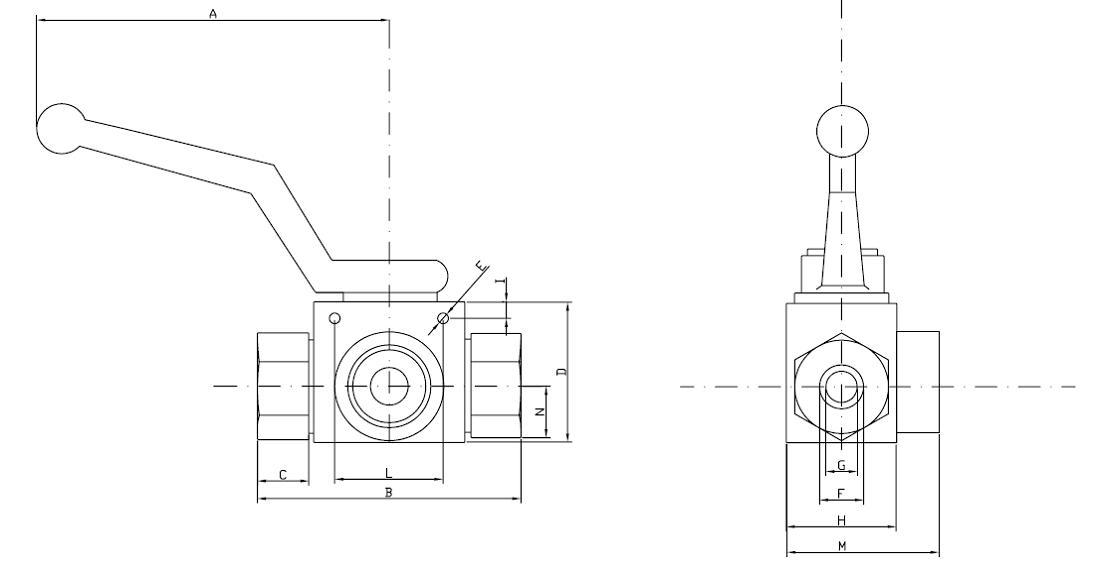

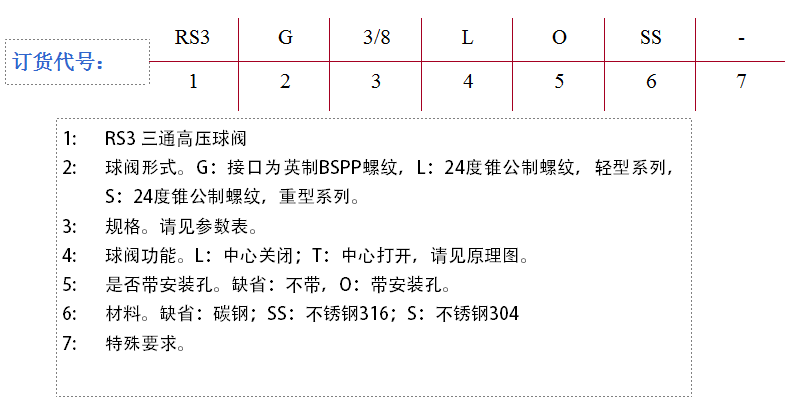

| 規格 | 接頭 | DN | PN（Bar） | P | A | B | C | D | F | H | SW | 訂貨代號(有安裝孔） | ||
E | L | I | |||||||||||||
RS3 08 | 08S | 6 | 400 | M16X1.5 | 105 | 67 | 18 | 35 | 1/4" | 25 | 22 | 4.5 | 25 | 7.5 | |
RS3 10 | 10S | 6 | 400 | M18X1.5 | 105 | 67 | 18 | 35 | 1/4" | 25 | 22 | 4.5 | 25 | 7.5 | |
RS3 12 | 12S | 6 | 400 | M20X1.5 | 105 | 75 | 20 | 35 | 1/4" | 25 | 22 | 4.5 | 25 | 7.5 | |
RS3 14 | 14S | 10 | 400 | M22X1.5 | 105 | 84 | 20 | 40 | 3/8" | 30 | 27 | 5 | 35 | 5 | |
RS3 16 | 16S | 10 | 350 | M24X1.5 | 105 | 82 | 19 | 40 | 3/8" | 30 | 27 | 5 | 35 | 5 | |
RS3 20 | 20S | 13 | 350 | M30X2 | 105 | 90 | 21 | 45 | 1/2" | 45 | 30 | 6.5 | 38 | 5 | |
RS3 25 | 25S | 20 | 350 | M36X2 | 160 | 110 | 24 | 55 | 3/4" | 55 | 41 | 8 | 49 | 6 | |
RS3 30 | 30S | 25 | 300 | M42X2 | 160 | 118 | 26 | 60 | 1" | 60 | 46 | 8 | 55 | 6 | |
RS3 38 | 38S | 25 | 300 | M52X2 | 160 | 124 | 29 | 60 | 1" | 60 | 55 | 8 | 55 | 6 | |
